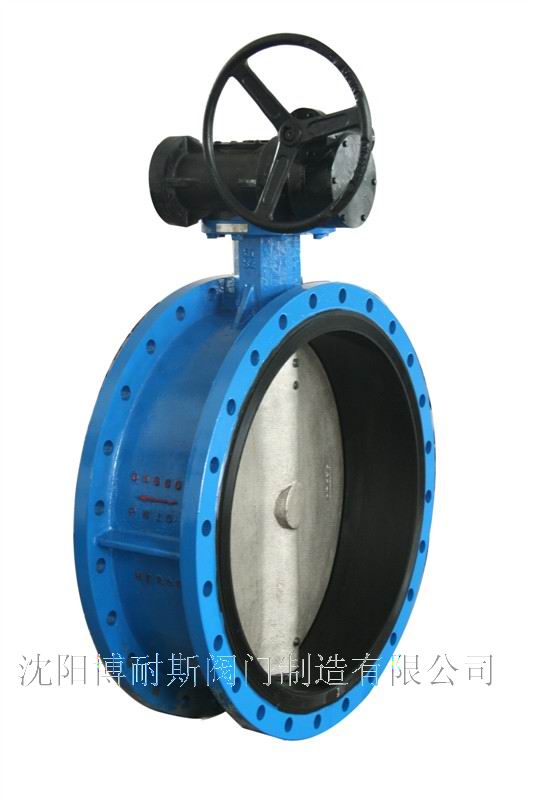

博耐斯蝶阀又叫翻板阀,是一种结构简单的调节阀,可用于低压管道介质的开关控制的蝶阀是指关闭件(阀瓣或蝶板)为圆盘,围绕阀轴旋转来达到开启与关闭的一种阀,阀门可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。在管道上主要起切断和节流作用。蝶阀启闭件是一个圆盘形的蝶板,在阀体内绕其自身的轴线旋转,从而达到启闭或调节的目的。
【产品特点】
1、 设计新颖、合理、结构独特、重量轻、操作方便、启闭迅速。
2、 由扭矩产生弹性密封。
3、 密封部位可调节更换,密封性能可靠等特点。
4、 驱动方式涡轮传动、电动、气动可选。
【执行标准】
设计规范: GB/T 12238
结构长度: GB/T 12221
法兰连接: GB/T 9113
试验与检验:GB/T 13927
【性能参数】
型号
|
D41X
|
工作压力(MPa)
|
0.6-2.5Mpa
|
适用温度(℃)
|
X:60℃ J:80℃ XB或JB:150℃ XC、JC、F46:200℃ SDJD:250℃ XE、JE:250℃
|
适用介质
|
空气、水、蒸气、煤气、油品等
|
驱动方式
|
手动
|
连接方式
|
法兰式
|
材料
|
阀体
|
铸铁 球铁 碳钢 不锈钢 铝合金
|
蝶板
|
铸铁 球铁 碳钢 不锈钢 铝合金
|
阀杆
|
2Cr13 F304 F316
|
密封面
|
橡胶 NBR EPDM PTFE
|
填料
|
柔性石墨 PTFE
|
沈阳博耐斯阀门制造有限公司生产的蝶阀有:电动蝶阀,气动蝶阀,软密封蝶阀,三偏心多层次硬密封蝶阀,不锈钢蝶阀,铸钢蝶阀,衬氟蝶阀,中线蝶阀,对夹蝶阀,焊接蝶阀,法兰蝶阀,伸缩蝶阀,双向密封蝶阀
